Inim Previdia – Sistem de Management Integrat al Siguranței Clădirilor

Cercul se închide. După detectarea incendiilor, detectarea gazelor, iluminatul de urgență, controlul supravegherii video, PREVIDIA continua să evolueze prin dezvoltarea unui nou sistem integrat: adresare publică si evacuare vocală.

Cu tehnologia dezvoltată în departamentul de cercetare INIM, evacuarea vocale se alătură detectării incendiilor pentru crea prima centrală certificată EN54-2 și EN54-16: PREVIDIA ULTRAVOX.

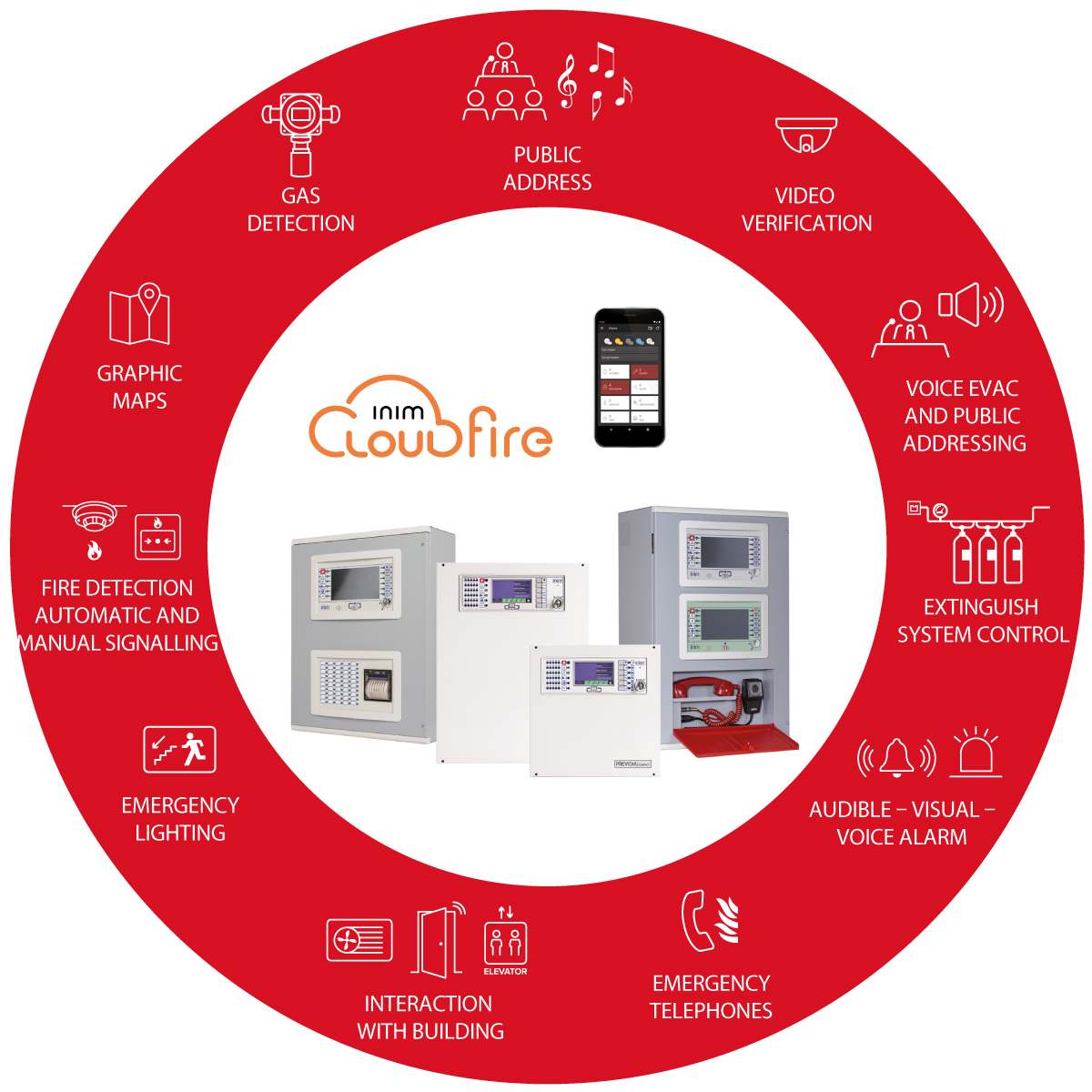

Un sistem integrat înseamnă:

  • Costuri optimizate: Costuri de cablare reduse, echipamente comune de comunicare și alimentare, interfață comună cu utilizatorul
  • Mentenanță simplificată: un sistem, o mentenanță.
  • Mentenanță mai eficientă: Un sistem, un sistem mai bine întreținut
  • O mai mare sinergie: ușurința interacțiunii și coordonării între diferitele sisteme
  • Eficienta crescuta: Interfața centralizata cu utilizatorul, interacțiuni mai eficiente cauză-efect

Integrarea centralelor PREVIDIA de detecție și alarmă la incendiu

O caracteristică importantă a centralelor PREVIDIA este că au fost implementate diverse opțiuni de conectivitate (RS485, fibră optică, TCP-IP), ceea ce permite integrarea cu sistemele de siguranță de la fața locului. De asemenea, centralele sunt disponibile și în versiuni cu funcția de control al stingerii, certificate în conformitate cu standardul EN12094-1.

Diferite obiective, dispersate geografic, pot fi monitorizate dintr-un singur loc. Integrarea cu dispozitivele BMS de la diferiți producători este posibilă prin intermediul modulului IFMLAN, unde este implementat protocolul BACNET.

Verificarea alarmei video prin intermediul camerelor IP conectate (protocolul ONVIF) este, de asemenea, disponibila. Pentru utilizarea hărților grafice într-o topologie interactivă a sistemului, este necesar să se instaleze un card SD suplimentar

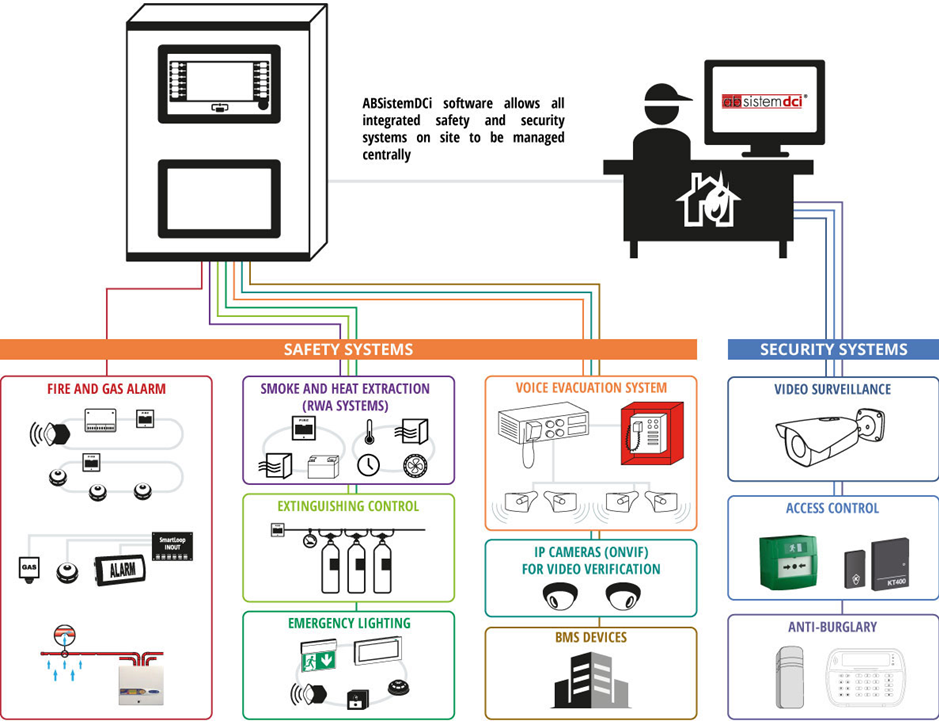

Software-ul de integrare ABSistemDCi® permite gestionarea centralizată a sistemelor PREVIDIA, precum și a tuturor celorlalte sisteme care sunt instalate în clădire.

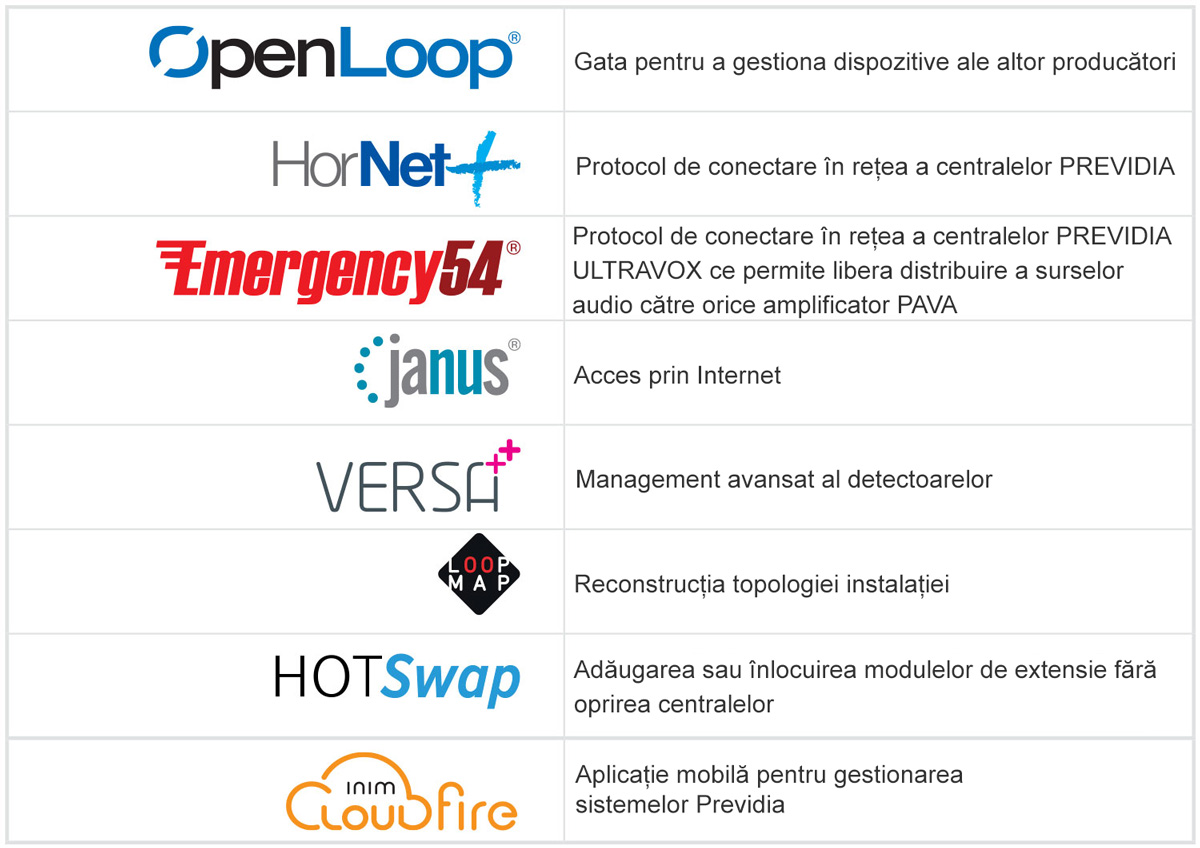

Tehnologie Previdia

Semnalizarea alarmei

Sirenele de alarmă sonor-vizuale din seriile ES1000 și ES2000 pot fi conectate direct pe bucle. Gama largă include dispozitive pentru montarea pe pereți sau tavane sau incluse în soclul detectorului. Diferitele modele pot gestiona semnalizarea sonoră cu tonuri certificate conform EN54-3, semnalizare vizuală certificată conform EN54-23, semnalizare sonoră prin mesaje preînregistrate.

Evacuare EVAC

PREVIDIA ULTRAVOX include funcții de evacuare vocală certificate EN54-16. Fiecare cabinet (fiecare centrală se poate extinde cu încă 3 cabinete) conține o sursă de alimentare de 1000W și poate acomoda până la 8 amplificatoare de 250W fiecare.
Centrala permite reproducerea mesajelor preînregistrate în diferitele zone de evacuare (pot fi gestionate până la 1000 de zone) și difuzarea anunțurilor în direct: local, prin intermediul microfoanelor PTT (incluse), sau de la distanță, prin intermediul stațiilor de microfoane. Arhitectura sistemului, bazată pe procesoare DSP de ultimă generație, este capabilă să digitalizeze surse audio externe, să redea diferite avertismente audio pe diferite zone, să gestioneze volumele și să egalizeze fiecare sursă și fiecare amplificator.
Fiecare amplificator gestionează două linii distincte (A – B) supravegheate de un semnal de înaltă frecvență și protejate individual împotriva scurtcircuitelor, cele două linii pot fi conectate în modul LOOP prin introducerea izolatoarelor de scurtcircuit IAS-ISOL pe buclă.

Stingere

Toate variantele sunt certificate conform standardului EN12094-1 și gestionează sistemele de stingere cu gaz; centralele modulare Previdia Max și Pevidia ULTRAVOX gestionează până la 24 de zone de descărcare, în timp ce variantele compacte PREVIDIA COMPACT gestionează o singură zonă, fiind mai potrivite acelor instalații care necesită utilizarea centralelor locale de control al stingerii interconectate în rețea.

Iluminat de urgență

Iluminatul de urgență Inim Electronics (dispozitive de semnalizare a iluminatului de siguranță și a căilor de evacuare) poate fi conectat la buclele centralelor PREVIDIA. Aceste dispozitive, echipate cu baterie internă și conectate la rețeaua electrică, pot fi activate sau estompate în funcție de condiții, efectuează periodic teste funcționale și de autonomie a bateriei în conformitate cu un program stabilit în programarea centralei și raportează sistemului rezultatele testelor, orice anomalii constatate și durata de viață detectată a bateriei.
Toate datele referitoare la sistemul de iluminat de urgență sunt colectate, stocate și furnizate în rapoarte conforme cu cerințele legislației, accesibile direct din INIM Cloud.

Verificarea video

Centralele PREVIDIA pot interacționa cu sistemul de supraveghere video al clădirii, pur și simplu prin conectarea sistemului la aceeași rețea LAN și indicând în programare care sunt diferitele fluxuri video asociate diferitelor zone sau puncte de detecție. Centralele vor putea, prin intermediul protocolului ONVIF, să poziționeze camerele video și să facă fotografii ale spațiului în care a fost detectată alarma. Imaginile sunt afișate pe afișajele centralelor, pe panourile repetoare și pe pagina web a Cloud-ului, accesibilă de pe orice PC și smartphone-uri datorită aplicației Inim Fire.

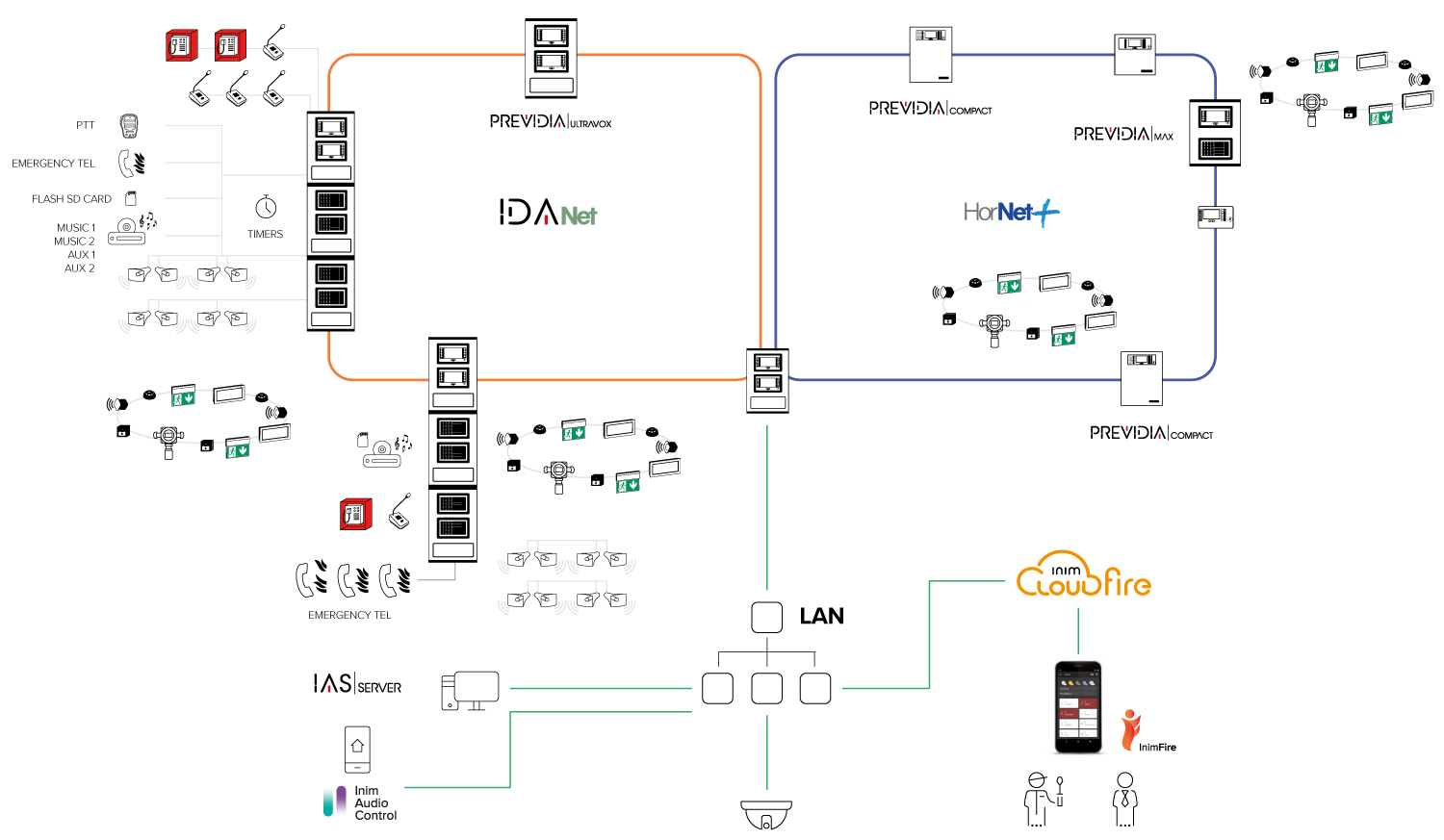

Networking

Centralele din gama PREVIDIA pot fi interconectate împreună folosind tehnologii diferite, diferitele tehnologii putând coexista în cadrul aceluiași sistem.

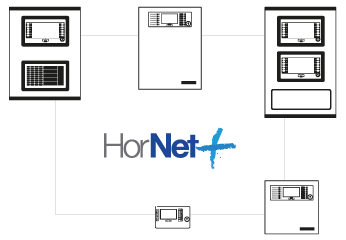

Sistemul HORNET+

Protocol de conectarea în rețea a centralelor PREVIDIA ULTRAVOX, PREVIDIA MAX și PREVIDIA COMPACT. Bazat pe o arhitectură inel, fiecare secțiune se bazează pe RS485 și trebuie să fie realizată folosind o pereche torsadată ecranată (cablu Ethernet) cu o distanță de până la 500m.
Tehnologia HORNET+ vă permite să partajați toate informațiile sistemului la fel ca în rețeaua IDANET, dar nu și sursele audio.

Inim Cloud fire

Toate centralele din gama Previdia pot fi conectate la Inim Fire Cloud. Serviciul Cloud dedicat sistemelor de detectare și alarmă la incendiu este complet gratuit și permite celor două profiluri, Installer și User, să controleze de la distanță sistemele lor, depășind orice probleme de rețea și făcând toate centralele accesibile din orice locație.
Inim Fire Cloud dispune de funcții de verificare video prin intermediul camerelor IP, de verificare a istoricului evenimentelor și de gestionare a sistemului prin hărți grafice. Datorită acestor caracteristici, interfața web a Cloud-ului este configurată ca o stație de supraveghere reală (Building Management System), pentru a ține sub control un număr nelimitat de instalări, puncte și zone de semnalizare, taste funcționale și pictograme de stare personalizabile. Mai mult decât atât, Inim Fire Cloud înregistrează în detaliu operațiunile de testare efectuate pe fiecare element individual și menține o arhivă a rapoartelor de testare care pot fi consultate atât de instalator, cât și de utilizator. Acesta oferă în mod automat rapoarte de

Certificari

Sistemul PREVIDIA a obținut toate certificările în conformitate cu toate reglementările aplicabile. Certificările au fost emise de cele mai renumite organisme de certificare italiene si europene: IMQ, LPCB, UL, BOSEC, DBI, CNBOP.

Inim Audio Control App (IAC)

Aplicația IAS, în combinație cu serverul IASS, vă permite fiecărui utilizator sa acționeze asupra zonelor audio alocate: să ajusteze volumele și egalizările, să selecteze și să ajusteze diferitele surse fizice disponibile pentru sistem, să redea listele de redare existente sau să creeze propriile sale liste de redare, să redea streaming audio TCP-IP (radio web), să trimită anunțuri vocale de pe smartphone-ul său, să activeze mesaje preînregistrate etc. Interfața de utilizator simplă și intuitivă poate fi personalizată pentru fiecare utilizator datorită widget-urilor foarte convenabile care permit activarea imediată a celor mai utilizate funcții.

Tehnologia de detectare a incendiilor

PREVIDIA s-a născut și își menține principala funcție de sistem de detectare și alarma la incendiu, diferitele variante fiind capabile să gestioneze până la 16 bucle per centrală modulară, fiecare dintre acestea acceptând conectarea a până la 240 de dispozitive din cele disponibile în oferta Inim : detectoare de fum, temperatură și combinate, butoane adresabile de incendiu, indicatoare de alarmă, module de intrare/ieșire unice sau multiple, module cu ieșiri supravegheate, relee cu contacte uscate sau relee de tensiune.

Adresare publică

Sistemul de sonorizare, în afara situațiilor de urgență, poate fi utilizat pentru difuzarea muzicii ambientale (conectat la diferite intrări analogice sau din surse digitale sau web prin intermediul serverului IASS), anunțuri preînregistrate cu activare temporizată sau vari-alte condiționări, anunțuri vocale prin stațiilor de microfoane. Se pot transmite anunțuri diferite în fiecare zonă și, datorită procesării digitale DSP, volumul și egalizarea fiecărei surse și fiecărei linii de difuzor pot fi ajustate. Prin intermediul aplicației, extrem de intuitivă, pentru smartphone-uri (sau acționând direct de pe pagina WEB a serverului IASS), fiecare utilizator poate interveni asupra domeniilor audio de competența sa pentru a ajusta volumele, a selecta sursele audio și anunțurile vocale care urmează să fie reproduse.

Telefoane de urgență

Sistemul poate gestiona o serie de telefoane de urgență, care pot fi instalate in perimetrul protejat, prin care ocupanții clădirii pot contacta consola centrală și pot comunica cu personalul de urgență. Fiecare centrala poate gestiona până la 16 linii telefonice de urgență.

Detecția gazelor

Detectoarele Inim Electronics GAS pot fi conectate direct la buclele centralelor, sunt disponibile in formate IP55, ATEX sau ATEX cu afișaj tactil, și au la bază diferite elemente sensibile in funcție de tehnologia de detecțtie a gazelor respective: semiconductor, catalitic, pellistor, electrochimic, infraroșu. Detectoarele Inim Electronics GAS pot detecta o gamă largă de gaze diferite și pot raporta valoarea detectată direct in centrală, permițându-vă astfel să setați diferite praguri de intervenție (3 praguri diferite, programabile individual pe fiecare detector) și să integrați detectarea gazelor în logica programabilă.

Hărți grafice

Informațiile furnizate utilizatorului final prin intermediul textelor descriptive, definite in programarea sistemului, pot fi însoțite de hărți grafice interactive care permit înțelegerea și localizarea imediată a pericolului. Hărțile grafice sunt afișate atât pe afișajele centralelor, ale panourilor repetoare, cât și pe pagina web a Cloud-ului accesibilă de pe orice PC și smartphone-uri datorită aplicației Inim Fire.

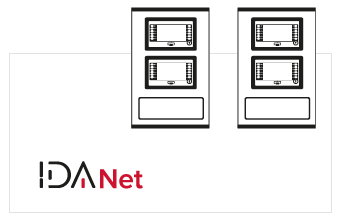

IDANET

noua tehnologie de conectare la rețea a centralelor ULTRAVOX, bazată pe o arhitectură inelară, fiecare secțiune poate fi realizată folosind un cablu Ethernet CAT5 (până la 100m) sau cu ajutorul fibrei optice (prin introducerea unui modul SFP corespunzător în funcție de tipul de fibră utilizată). Rețeaua IDANET, pe lângă partajarea tuturor informațiilor între diferitele panouri de control, creând astfel un singur sistem, este, de asemenea, capabilă să partajeze până la 20 de surse audio, permițând transmiterea surselor de sunet de la un nod al sistemului la altul.

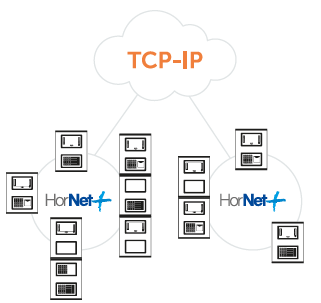

TCP-IP

Fiecare „cluster” creat cu tehnologiile IDANET sau HORNET+ (sau centrale singulare) poate fi conectat prin TCP-IP cu alte clustere de până la maximum 20. Acest tip de rețea face posibilă utilizarea rețelelor LAN existente pentru a interconecta sistemele între ele.

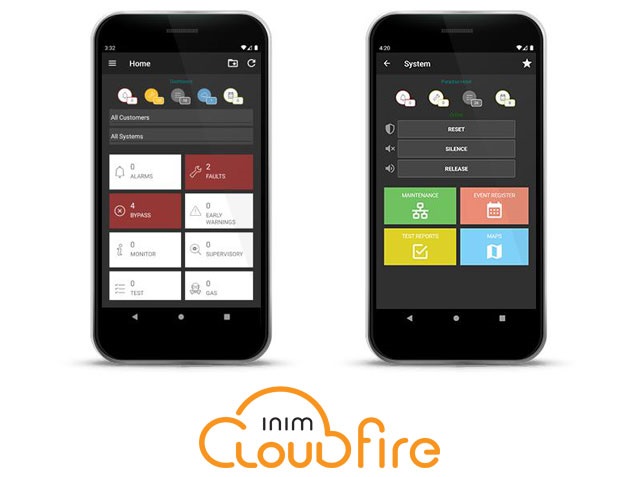

Inim Fire App

Inim Fire este aplicația care poate fi descărcată gratuit din magazinele iOS și Android, destinată atât profesioniștilor (instalatori și tehnicieni de întreținere), cât și utilizatorilor finali (responsabili tehnici, manageri de securitate etc.) și vă permite să gestionați toate centralele din gama Previdia conectate la Inim Fire Cloud. Datorită interfeței sale simple și intuitive și a utilizării „notificărilor push”, Inim Fire oferă o imagine de ansamblu clară și imediată a ceea ce se întâmplă pe toate sistemele gestionate. Cu câteva atingeri de ecran se pot accesa informații in detaliu, necesare identificării stării fiecărui element al sistemului.

Inim Audio System Server (IASS)

Serverul IASS adaugă cele mai avansate funcții audio „de divertisment” la sistem. De fapt, serverul menține o conexiune TCP-IP cu una sau mai multe centrale ULTRAVOX și, accesat prin WEB sau prin APP de către un număr nelimitat de utilizatori, fiecare cu propriile drepturi de acces, permite reproducerea surselor audio pe diferitele zone audio: un număr nelimitat de liste de redare alcătuite din fișiere audio, surse audio de streaming TCP, cum ar fi radioul web etc.,  piese audio pentru a fi pornit prin timer, anunțuri vocale prin intermediul smartphone- ului …  și multe altele. Toate funcțiile puse la dispoziție de serverul revoluționar IASS sunt în mod evident oprite atunci când apare o urgență, acordând prioritate funcțiilor de evacuare vocală.

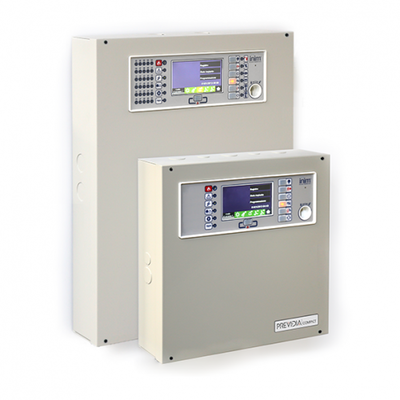

Previdia Compact – o soluție compactă pentru centrală de alarmă la incendiu pentru aplicații mici și medii

Centralele analog adresabile din gama Previdia Compact reprezintă soluția ideală pentru instalațiile mici și medii, combinând, într-o configurație compactă, caracteristicile inovatoare ale sistemului Previdia cu ușurința unică de utilizare. Programarea de pe ecran, prin interfața de utilizator clară și intuitivă, permite minimizarea timpilor de programare, punere in funcțiune și de întreținere a sistemului, ceea ce face ca Previdia Compact să fie alegerea ideală. Centralele pot fi utilizate individual sau interconectate într-o rețea. Conexiunea la rețea se poate face prin BUS-ul RS485, prin conexiune TCP-IP sau folosind o combinație a celor două.

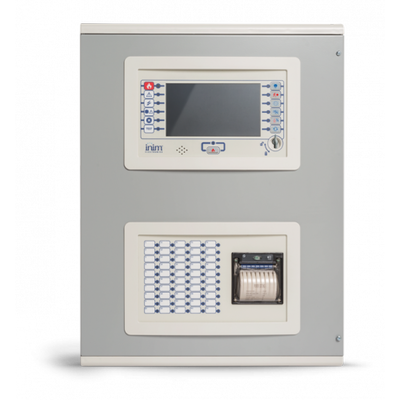

Previdia Max – o soluție modulară pentru centrală de alarmă la incendiu pentru aplicații mari

Previdia Max este o centrală modulara pentru sistemele de detectare si alarmă la incendiu (echipată corespunzător, și de stingere a incendiilor). Datorită arhitecturii sale modulare, acesta constituie un sistem perfect adaptat tuturor tipurilor de instalații, de la aplicații comerciale medii la instalații mari, cum ar fi aeroporturi, hoteluri sau centre comerciale. Utilizarea modulelor funcționale complet sigilate garantează protecția corectă a pieselor electronice și permite configurarea sistemului conform caracteristicilor specifice fiecărei instalații. Fiecare centrală poate fi alcătuită din unul până la maximum patru cabinete și poate gestiona până la 32 de module IFM. Centralele pot fi utilizate individual sau interconectate într-o rețea. Conexiunea la rețea poate fi realizată prin BUS-ul RS485, prin conexiune TCP/IP sau utilizând o combinație a celor două. Datorită structurii sale de inteligență distribuită care utilizează câte un microprocesor în interiorul fiecărui modul, microprocesoare redundante în unitatea principală și posibilitatea de a avea unități CPU de rezervă, Previdia Max garantează o fiabilitate de neegalat. Securitatea sistemului nu mai este încredințată unei singure unități CPU, ci unui grup de procesoare interconectate care funcționează în sinergie pentru a oferi un răspuns prompt și eficient în orice moment.

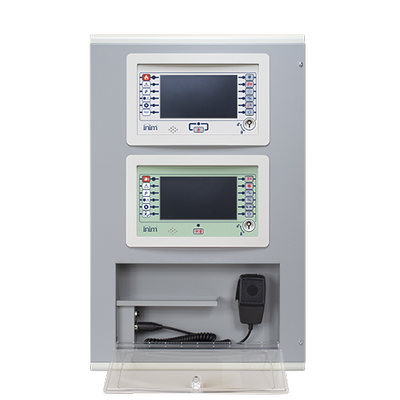

Previdia Ultravox – o soluție modulară pentru centrală integrată de alarmă de incendiu și EVAC

Față de celelalte două centrale de detecție și alarmă la incendiu din serie, PREVIDIA ULTRAVOX adaugă funcțiile de evacuare vocală și adresare publică la funcționalitatea de baza. Noile cabinetele PRCAB+, cu înălțime și adâncime mai mare decât cele aferente centralei PREVIDIA MAX, sunt echipate cu aceeași bara de conectare CANDRIVE+, putând fi echipate, pe lângă modulele de funcții Audio descrise mai jos, și cu toate modulele FPM (Front Panel Module) și IFM (Internal Fire Module) ale modelului PREVIDIA MAX.
Arhitectura modulară a centralelor PREVIDIA ULTRAVOX se adaptează perfect tuturor tipurile de instalații în care este necesară funcția de evacuare vocală, de la cea mai mică la cea mai mare. Utilizarea modulelor funcționale complet sigilate garantează protecția corectă a pieselor electronice și permite configurarea sistemului conform caracteristicilor specifice fiecărei instalații.
Fiecare centrală poate fi alcătuită din unul până la maximum patru cabinete și poate gestiona până la 32 de module IFM sau IFAM. Centralele pot fi utilizate individual sau interconectate într-o rețea. Conexiunea la rețea poate fi realizată prin tehnologia IDANET (cablu Ethernet sau fibră optică), tehnologia HORNET+ (BUS RS485), prin conexiune TCP/IP sau utilizând o combinație a acestora. Datorită structurii sale de inteligență distribuită care utilizează câte un microprocesor în interiorul fiecărui modul, microprocesoare redundante în unitatea principală și posibilitatea de a avea unități CPU de rezervă, Previdia ULTRAVOX garantează o fiabilitate de neegalat. Securitatea sistemului nu mai este încredințată unei singure unități CPU, ci unui grup de procesoare interconectate care funcționează în sinergie pentru a oferi un răspuns prompt și eficient în orice moment.

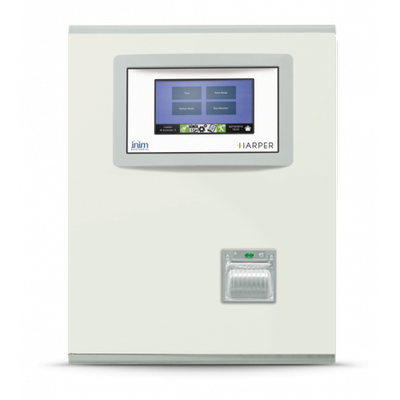

Inim Harper iluminat de siguranță controlat de centralele Previdia

Elementele sistemului HARPER pentru iluminatul de siguranță, controlat pe BUS, sunt compatibile cu protocolul centralelor PREVIDIA, putând fi conectate direct pe buclele acestora. Comunicarea BUS între centrală și corpul de iluminat permite ambelor sisteme să funcționeze ca unul singur, ceea ce simplifică semnificativ programarea, cablarea și întreținerea.

Managementul sistemelor de alarmă de incendiu Previdia

Unități de control cu ecran tactil

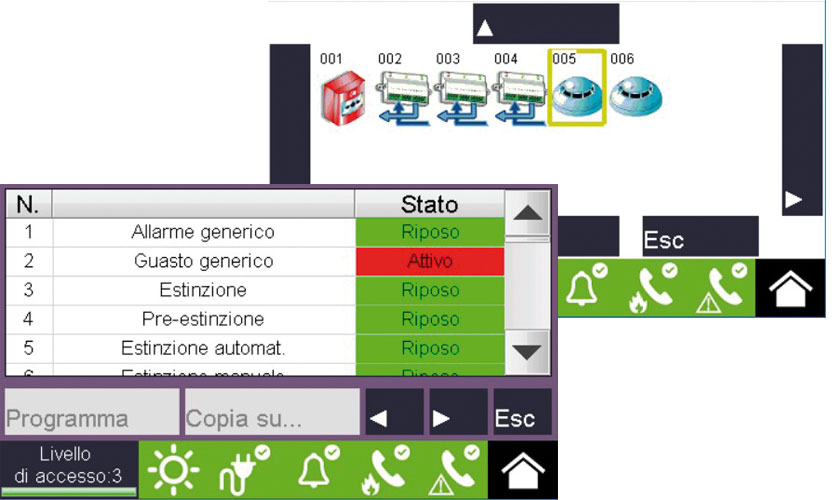

Instalarea și utilizarea unităților de control este extrem de simplă, fie ca se folosește varianta Compact cu ecran tactil de 4,3″, fie varianta Max cu ecran de 7″. Utilizatorul poate vizualiza de pe ecran harta spațiului, cu elementele sistemului simbolizate și afișând starea lor. Prin urmare, fiecare alarmă poate fi localizată foarte repede. Afișajul grafic permite, de asemenea, o gestionare mai intuitivă, programarea sistemului și citirea evenimentelor.

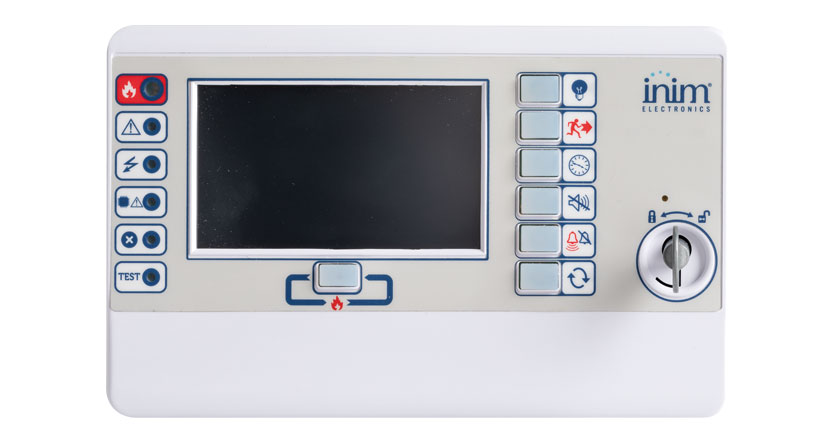

Panou repetor C-Rep

De asemenea, este disponibil și panoul repetor C-Rep pentru controlul de la distanță, compatibil atât cu centralele PREVIDIA din gama Compact, cât și cu cele Max. Se conectează la rețeaua Hornet+ prin interfața de comunicare RS485, oferind acces la toate informațiile despre dispozitivele conectate.

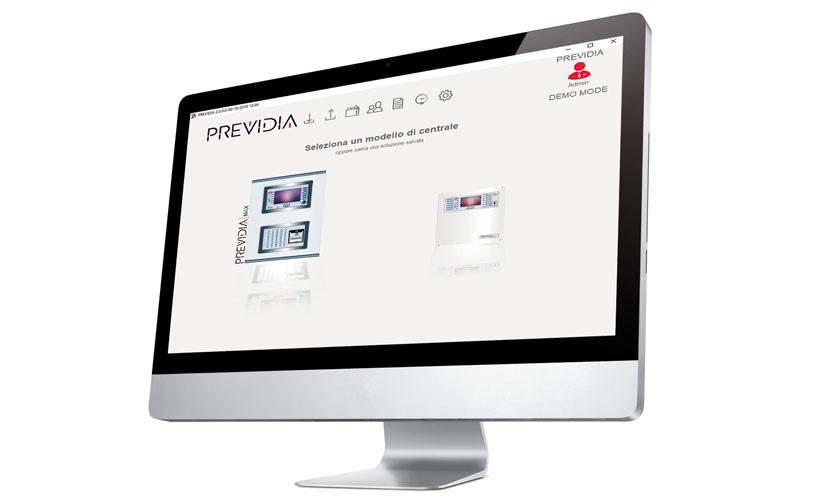

Previda Studio software-ul

Software-ul de configurare PREVIDIA STUDIO, adaptat pentru unitățile cu ecran tactil”, este utilizat pentru configurarea și gestionarea centralelor și a sistemelor PREVIDIA. Acesta permite diagnosticarea și ajustarea precisă a elementelor sistemului, stocarea datelor și generarea rapoartelor, în conformitate cu reglementările de rigoare.

Inim Cloud Fire

Inim Cloud Fire web pentru monitorizare centralizată și control de la distanță oferă o flexibilitate suplimentară, putând fi accesat și prin aplicația mobilă Inim Fire App (atât sistemele Android, cât și cele iOS sunt acceptate). Acesta oferă acces instantaneu la panourile de control și gestionarea întregului sistem, configurare prin intermediul software-ului PREVIDIA Studio, vizualizarea online a jurnalelor de evenimente, planificarea întreținerii și notificări prin e-mail și push pentru evenimente definite de utilizator. Securitatea datelor este asigurată în conformitate cu cele mai înalte standarde (redundanță, criptare, centru de stocare cu garanție TIER 3 și TIA-942). Serviciul Inim Cloud Fire este gratuit, atât pentru instalatori, cât și pentru utilizatori.

Centrale analog adresabile Inim SmartLoop

Centralele SmartLoop pentru detecție și alarmă la incendiu sunt utilizate atât în aplicații mici (1 buclă), cât și în aplicații mari (8 bucle). Cea mai mare configurație posibilă este de 30 de centrale conectate in rețea (protocol HORNET).

Centrale convenționale SmartLine

Centralele conventionale SmartLine pentru detecție și alarmă la incendiu sunt disponibile în trei versiuni diferite: cu 2 zone, cu 4 zone extensibile la 20 și cu 4 zone extensibile până la 36. Acestea sunt o soluție fiabilă pentru alarmele convenționale de incendiu.

Echipamentele wireless Libra

Echipamentele wireless din gama Libra sunt o soluție excelenta pentru protejarea obiectivelor speciale, unde realizarea unui întreg sistem cablat de detecție și alarma la incendiu nu este de dorit sau posibil. Este disponibilă o gamă largă de echipamente wireless, conforme standardelor in vigoare: detectoare de fum, temperatura și combinate; repetoare pentru detectori; butoane de incendiu; sirene; module IN sau OUT.

Metode speciale de detecție

Pentru aplicațiile care necesită soluții speciale de detecție, sunt disponibile sisteme de aspirație Stratos, detectoare de flacără, cabluri termosensibile, bariere de fum sau adaptoare pentru conductele de aer.

Alarmă de incendiu Xtralis OSID

Spațiile deschise mari (depozite, aeroporturi, mall-uri, stadioane) sunt dificil de acoperit cu detectoare de incendiu convenționale, prin urmare se utilizează bariere OSID (Open-area Smoke Imaging Detection).
